产品名称: 高纯氮气系统

发布日期: 2017-05-20

点击数: 2883

二维码:

简述: 高纯氮气系统

产品详情


  一、制氮机系统组成及工作原理

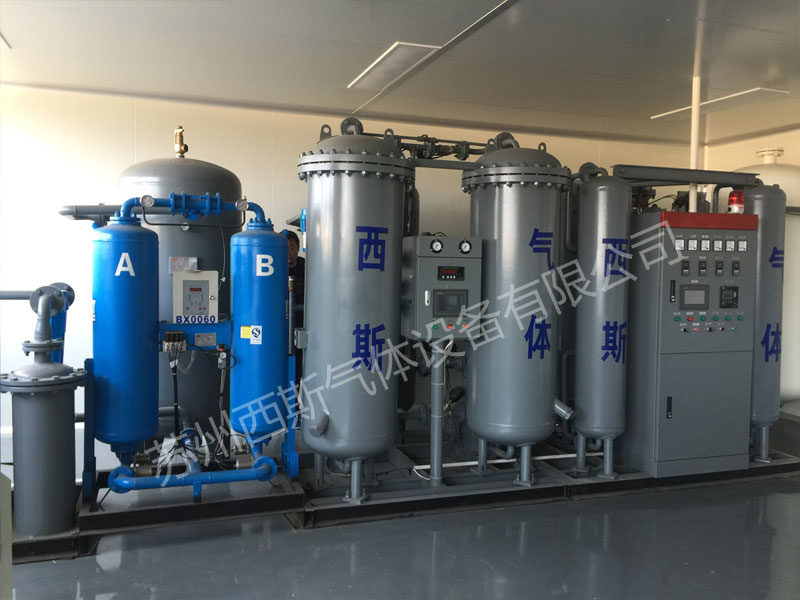

  本系统是由一个以空气为原料,由空压机、空气缓冲罐、冷冻式干燥机、精密过滤器、变压吸附制氮机、氮气缓冲罐等设备组成的氮气制造系统。

  空气压缩机是制氮系统所需压缩空气的来源。由空气压缩机输出的压缩空气先由冷冻式干燥机进行除油、除水处理,然后经空气缓冲罐缓冲后,由变压吸附制氮机制取纯度≥98%的氮气。

  二、制氮机主要设备概述

  1、压缩空气系统

  空气压缩机提供变压吸附制氮机组所需的压缩空气。工艺要求该系统提供稳定的输出压力和足够的气量。本系统选用运转可靠,维护简单,低噪音,无基础运转的喷油螺杆式空压机。

  2、冷冻式干燥机

  为了达到氧、氮分离的目的,用于气体分离工艺的空气须经压缩和净化。从空气压缩机出来的压缩空气经粗过滤器过滤后,进入冷冻式干燥机,去除压缩空气中的水、油,使压缩空气达到含油<0.01ppm,颗粒<0.01um,常压露点<-20℃。



  西斯公司氮气机的节能优势

  EES能源效用系统(Energy Efficient System)

  我公司专为一些氮气用量不衡定,同时规格较大的PSA制氮设备,研制了一种EES节能系统,可根据氮气用量的变化实时调整空气耗量,保证氮气纯度不变。这样从控制上进一步节约能耗,达到所需即所得的功效,并已经在一些用户使用过程中发挥了其节能效果。

  EES节能系统工作原理如下:

  变压吸附制氮机是以压缩空气为原料,通过变压吸附的原理制取氮气,系统的能耗主要是压缩机的电耗,也就是说在一定的氮气流量和纯度条件下,为保证制氮机所需的一定量的压缩空气,所配套的压缩机功率一般是按最大的氮气流量和最高的氮气纯度选型。当用户氮气用量低于制氮机的额定产气量时,EES节能系统能够根据用户不同的氮气用量调整制氮机的工艺流程,从而调节压缩空气的耗量,起到能耗调节作用,克服了常规控制系统造成的压缩空气过多的消耗。

  当制氮机的产出氮气流量低于额定流量时,通过氮气流量计输出的电信号,传送给控制制氮机工作流程的PLC(可编程控制器),PLC根据不同的氮气流量调整制氮机的吸附工作周期,使制氮机在满足用户对氮气纯度要求的前提下,以最适合此时流量需求的吸附工作周期运行,以达到制氮机的最大工作效率,使得制氮机消耗最小的压缩空气量。

  让您降低更多的电费
